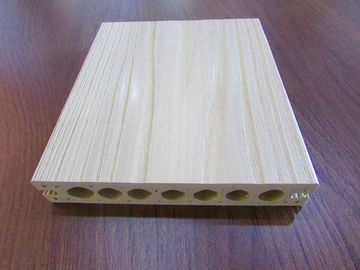

লোভ গ্রুভ এবং হollow WPC কম্পোজিট ভিনিল ডেকিং বোর্ড

বজায় রাখা এবং ইনস্টল করা সহজ

টেকসই - আর্দ্রতারোধী এবং antislip

শক্তিশালী এবং আরো নমনীয়

স্ট্যান্ডার্ড কাঠ কাজ সরঞ্জাম ব্যবহার করা যেতে পারে

UV- প্রতিরোধ এবং রঙ স্থায়িত্ব

আর্দ্রতা এবং তাপমাত্রা। যথাযথভাবে -40 থেকে 60 বিরুদ্ধে মাত্রা স্থায়িত্ব

আবহাওয়া প্রতিরোধী, -40 থেকে 60 উপযুক্ত

সবুজ পরিবেশগত, উদ্ভাবনী প্রযুক্তি, লাইফস্টাইল

কাঠের গন্ধ সঙ্গে মার্জিত প্রকৃতি কাঠ শস্য টেক্সচার এবং স্পর্শ

মার্জিত এবং বিস্তারিত আকৃতি নকশা

নাম

  লোভ গ্রুভ এবং হollow WPC কম্পোজিট ভিনিল ডেকিং বোর্ড

আয়তন

140 * 25mm

লম্বা

1-6m, নিজস্ব

রঙ

টেক, বীচ, কালো বাদাম, কফি, নিজস্ব রঙ

উপাদান উপাদান

60% পিভিসি + 30% কাঠ পাউডার + 10% বিশেষ additives

পৃষ্ঠতল

মসৃণ, ব্রাশ, খিটখিটে, শস্য ঐচ্ছিক

পাটা

15 বছর

শংসাপত্র

ISO9001, ISO14001, সিই, এসজিএস

জীবনকাল

২ 5 বছর

প্যাকেজ

পিভিসি নরম ফ্লিম সঙ্গে প্যালেট

ব্যবহারের ব্যাপ্তি

গার্ডেন, লন, বাল্কনি, করিডোর, গ্যারেজ, পুল ও এসপিএ আশেপাশের, বোর্ডওয়াচ,

খেলার মাঠ

পরীক্ষা পদ্ধতি

অক্ষর

ফল

এএসটিএম জি 155

আবহাওয়া প্রতিরোধ

2000hours আবহাওয়া পরীক্ষা পরে

গ্রে স্কেল: 3

কিছু রঙ পরিবর্তনকারী ছিল

পৃষ্ঠতল.

পরীক্ষা পদ্ধতি

অক্ষর

ফল

এএসটিএম ডি 256

প্রভাব প্রতিরোধের

59.1 জে / মি

ব্রেক টাইপ সম্পূর্ণ বিরতি

এএসটিএম ডি 790

Flexural শক্তি

(বেধ: 3 মি.মি., বিঘত: 48mm)

Mor :: 79.8Mpa

মো: 3107Mpa

এএসটিএম D1037

জল শোষণ এবং

বেধ মধ্যে শুষ্ক

(24 ঘন্টা নিমজ্জন)

জল শোষণ: 0.16%

সূত্র বেধ: 0.10%

এএসটিএম ডি ২395

আপেক্ষিক গুরুত্ব

1.17g / cm3 বিভিন্ন

এএসটিএম ডি 4060

ঘর্ষণ প্রতিরোধ ক্ষমতা

(সি এস-17,2000cycles)

ওজন কমানোর: 0.12 গ্রাম

এএসটিএম ডি 669

রৈখিক সমান্তরাল

তাপ বিস্তার

(-30 ℃ ~ 30 ℃)

5.13 * 10-5 1 / ℃

এএসটিএম ডি ২394

স্লিপ প্রতিরোধ পরীক্ষা

স্ট্যাটিক স্লিপ প্রতিরোধ

গতিশীল স্লিপ

সহ্য করার ক্ষমতা

শুকনো পৃষ্ঠ

0.63

0.45

ওয়েট সারফেস

0.69

0.68

এএসটিএম ডি 638

প্রসার্য শক্তি

37.2MPa

এএসটিএম

D7032and

এএসটিএম

D6109

নমনীয় শক্তি: প্রাথমিক

(বেধ: 27 মিমি, দৈর্ঘ্য 432mm)

Mor: 33.2Mpa

মো: 2073Mpa

Flexural শক্তি তাপমাত্রা

এবং আর্দ্রতা প্রভাব (7days জন্য -29 ℃)

MOR: 35.0 এমপিএ, 5.4% বৃদ্ধি

MOE: 2209 এমপিএ, 6.6% বৃদ্ধি

Flexural শক্তি তাপমাত্রা এবং

আর্দ্রতা প্রভাব (7days জন্য 52 ℃)

MOR: 35.2 এমপিএ, 6.0% বৃদ্ধি

MOE: 2162Mpa, 4.3% বৃদ্ধি

Flexural শক্তি তাপমাত্রা

এবং আর্দ্রতা প্রভাব (immersing

7 দিনের জন্য পানি)

MOR: 33.4 এমপিএ, 0.6% বৃদ্ধি

MOE: 2103 এমপিএ 1.4% বৃদ্ধি

এএসটিএম ডি 7031

এবং এএসটিএম

D6109

Flexural শক্তি

(বেধ: 27mm, বিঘত: 432mm)

(ফিজে-থা প্রতিরোধের পরে)

MOR: 33.4 এমপিএ, 6.0% বৃদ্ধি

MOE: 2167Mpa, 4.5% বৃদ্ধি

এএসটিএম D1761

Fastener প্রত্যাহার পরীক্ষা

2387.8N
